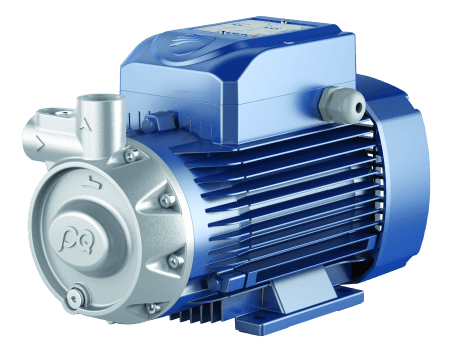

PQ 3000 - Электронасос с вихревым рабочим колесом


ОБЛАСТИ ПРИМЕНЕНИЯ И УСТАНОВКА

Рекомендуется для перекачивания чистой, без абразивных частиц, воды и жидкостей, химически неагрессивных по отношению к конструкционным материалам насоса.

Гидравлические характеристики насоса позволяют использовать его в промышленности. Установка насоса должна производиться в закрытых помещениях или в местах, защищенных от непогоды.

Скачать техническое описание

Эксплуатационные ограничения

  • Манометрическая высота всасывания до 8 м
  • Температура жидкости от -10 °C до +90 °C
  • Температура окружающей среды от -10 °C до +40 °C
  • Максимальное давление в корпусе насоса 18 бар
  • Продолжительный режим работы электродвигателя S1

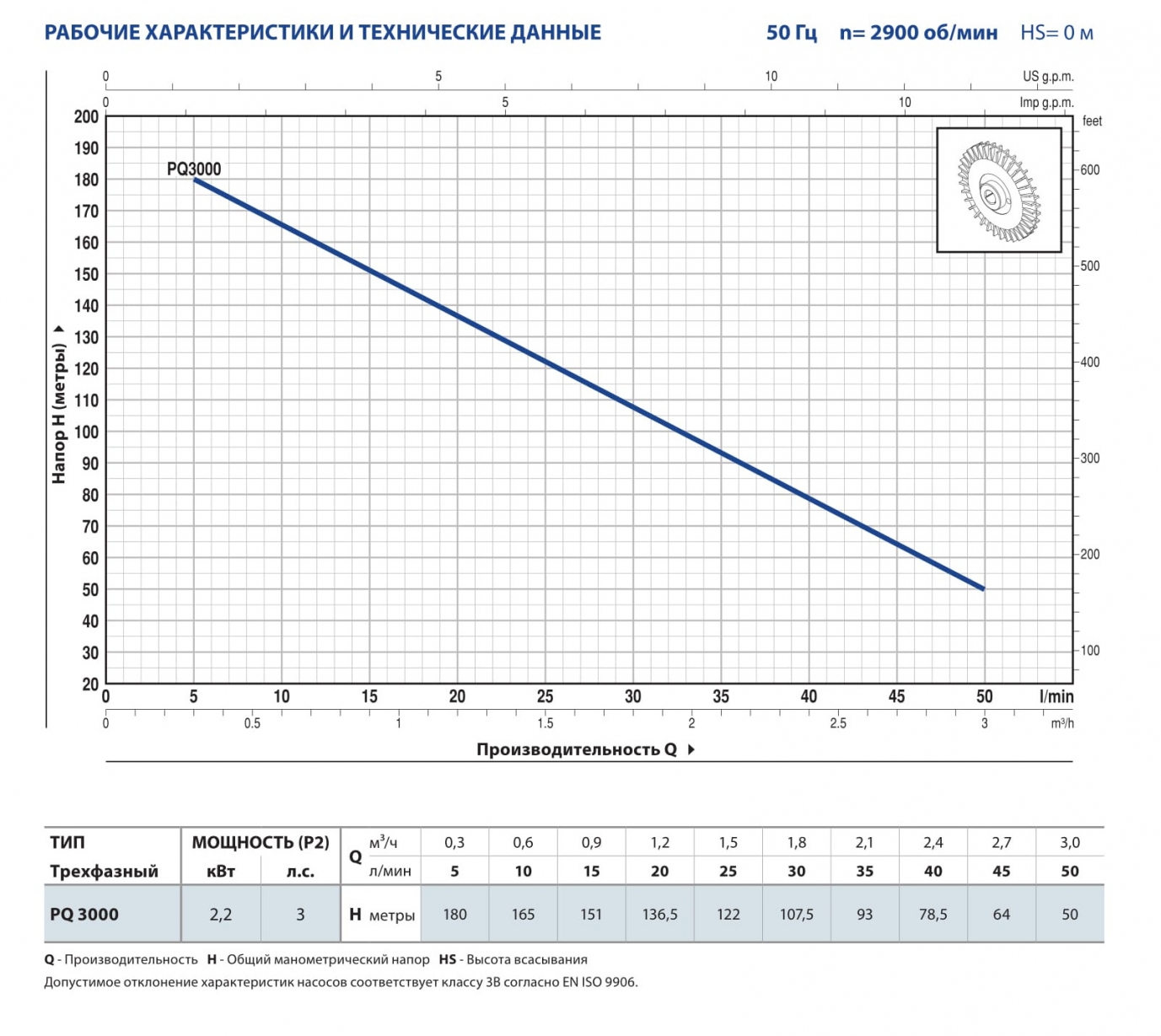

Рабочий диапазон

  • Производительность до 50 л/мин (3 м3/ч)
  • Напор до 180 м

Патенты - Марки - Модели

  • Заявленный патент № 102015000012230
  • Зарегистрированная ЕС модель No 002714469

Исполнение и правила безопасности

EN 60335-1 IEC 60335-1 CEI 61-150
EN 60034-1 IEC 60034-1 CEI 2-3

Исполнение по заказу

  • Специальное механическое уплотнение
  • Вал насоса из нержавеющей стали EN 10088-3 - 1.4401 (AISI 316)
  • Другие напряжения питания или частота 60 Гц

Сертификаты


Сертифицированная система менеджмента DNV
ISO 9001: Система менеджмента качества
ISO 14001: Экологический менеджмент

Гарантия

2 года
  • Производительность: до 50 л/мин (3 м3/ч)
  • Напор: до 180 м


Конструкция и принцип работы

Основным элементом вихревого насоса является рабочее колесо, оснащенное лопастями и помещенное в корпус и закрепленное на валу. Между колесом насоса и корпусом имеется минимальный зазор (до 0,2 мм). Принципиальным отличием вихревых моделей от осевых и центробежно-вихревых аналогов является способ подачи перекачиваемой жидкости в кожух. Здесь она подается и выходит из кожуха насоса по касательной линии к рабочему колесу. В корпусе агрегата жидкость вращается вместе с колесом. На нее воздействует центробежная сила, которая возникает в результате указанного вращения, и всасывающая сила пазов, расположенных между лопастями колеса. Под влиянием центробежной силы вода двигается к периферии лопастей насоса. Вследствие этого появляется разрежение в пазах и возникает всасывающая сила. Когда всасывающее воздействие превышает центробежное, жидкость двигается к центру колеса. Данная тенденция сохраняется, пока силы не уравняются, после чего цикл повторяется. В результате на каждой лопасти образуется вихрь, что приводит к увеличению давления. Из-за такого принципа действия насосы данного типа были названы вихревыми. Жидкость внутри корпуса совершает сложные движения, но конструкция самого устройства предельно проста.

Недостатки и достоинства

По сравнению с популярными центробежно-вихревыми насосами, вихревые аналоги имеют ряд преимуществ:

  • Наличие способности самовсасывания.
  • Создаваемое давление больше в 3–7 раз (при одинаковом размере колес и частоте вращения).
  • Более простая конструкция насоса. Благодаря этому ремонт/обслуживание вихревых моделей обходится дешевле.
  • Меньшая зависимость подачи от противоположного давления в водопроводе.
  • Возможность передавать жидкость, насыщенную газами.

Недостатков у таких насосов всего два. Первый заключается в сравнительно небольшом КПД (до 45 % в рабочем режиме). Второй – нецелесообразность использования вихревых агрегатов для перекачивания воды, содержащей абразивные фрагменты, поскольку это приводит к падению давления, КПД и быстрому изнашиванию внутренних элементов устройства.
